Produktinformation
Tekniska parametrar
| Maximal bromskraft | 2 500 hk (1 864 kW) |
| Maximal belastning på vevstaken | 192 325 lbf (855,5 KW) |
| Stroke | 8" (203,2 mm) |
| Överföringsläge | Dubbel - rund - spiralformad kugghjulspartransmission |
| Utväxling | 6,353:1 |
| Mått | 86,65*79,27*45,7 tum (2 201*2 013*1 161 mm) |
| Nettovikt | 16 093 lbf (7 300 kg) |
Introduktion till den hydrauliska delen
| Produktnamn | Produktmodell | Produktmaterial | Huvudspecifikationer | Yttre mått/mm |
| Hydraulisk ändhölje / Hydraulisk ändmontering | QWS2500 | 4330V/17 - 4PH / 15 - 5PH | 3,75"/4,0"/4,5"/5,0"/5,5" | 1323*581*506 |
| KOLV DIAMETER | UTGÅNG PER VARV | Deplacement vid Pump Stokers Per Minute | |||||||||
| IN | GPR | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

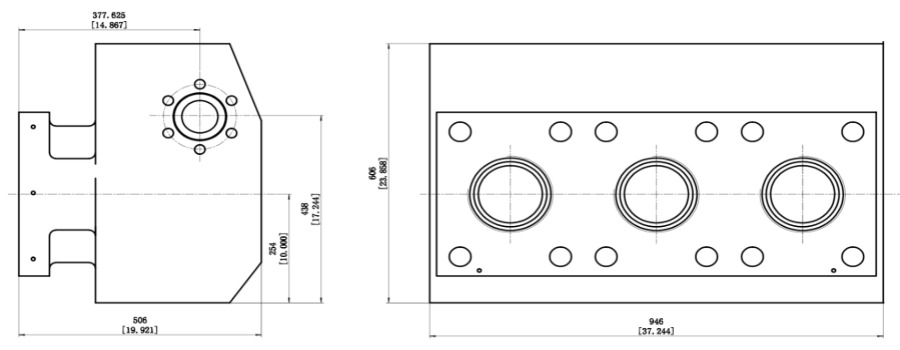

| QWS2500 Hydraulic End Externa dimensions |
 |
QWS2500 Rostfritt stål Fluid End har blivit ett högpresterande val inom området för vätsketransport med sitt utmärkta materialval och processinnovation. .
När det gäller råmaterial är dess kärnkomponenter valda från högkvalitativa rostfria stål som 17-4PH och 15-5PH, kombinerat med legerade stål som 4330V, N-14 och N-22, för att bygga en solid kvalitetsgrund. Det är särskilt värt att nämna att även om kostnaden för det valda rostfria stålet är dubbelt så högt som legerat stål, kan det uppnå en livslängd på mer än 4 gånger, vilket ger användarna långsiktiga ekonomiska fördelar. .
Under tillverkningsprocessen, beroende på smidning av högtonnageutrustning, används avancerad teknik för att säkerställa ett rimligt smidesförhållande och kornhomogenisering, och ferrithalten kontrolleras strikt till att vara ≤3%, vilket säkerställer kvaliteten på råvarorna från källan. Den exakta processen med smide i ett stycke och värmebehandling i ett stycke ger ytterligare produkten stabil styrka och seghet, vilket gör att den lugnt kan hantera komplexa arbetsförhållanden. .
När det gäller strukturell design har den flytande delen visat på många innovationer. Den inre kaviteten antar optimerad design som kortplatstyp, lampskyddstyp och excentrisk fästetyp, och efter förstärkningsbehandling förbättras slitstyrkan och tryckmotståndet avsevärt. Samtidigt bildar råvarudesignförbättringarna av huvudtillbehören, såsom ventilkroppen, ventilsätet och kolven, en synergistisk effekt med den inre kavitetsförstärkningen, vilket avsevärt förlänger den totala livslängden. .
Dessutom tillhandahåller QWS2500 en mängd olika yttre storlekar på 52 tum, 56 tum och 60 tum, som perfekt kan matcha de vanliga pumpbilarna på marknaden och möta olika behov av vätsketransport med omfattande fördelar.
